Проект КАЗ против дронов для бронетехники
Проект КАЗ против дронов для бронетехники.
Комплекс активной защиты представлен в двух вариантах. Первый (изображение 1) - с фиксировано размещенными пусковыми установками, отстреливающими сетки. Второй (изображение 2) - с поворотной пусковой установкой, стреляющей инженерно-заградительными боеприпасами с функцией программируемого подрыва.
Принцип работы комплекса.
При появлении в зоне видимости РЛС малоразмерной цели компьютер высчитывает ее параметры (дальность, скорость, высота, траектория и т.д.). Сигнал о цели передается оператору комплекса на экране, размеченном на несколько зон, интенсивность которого зависит от дистанции до машины.

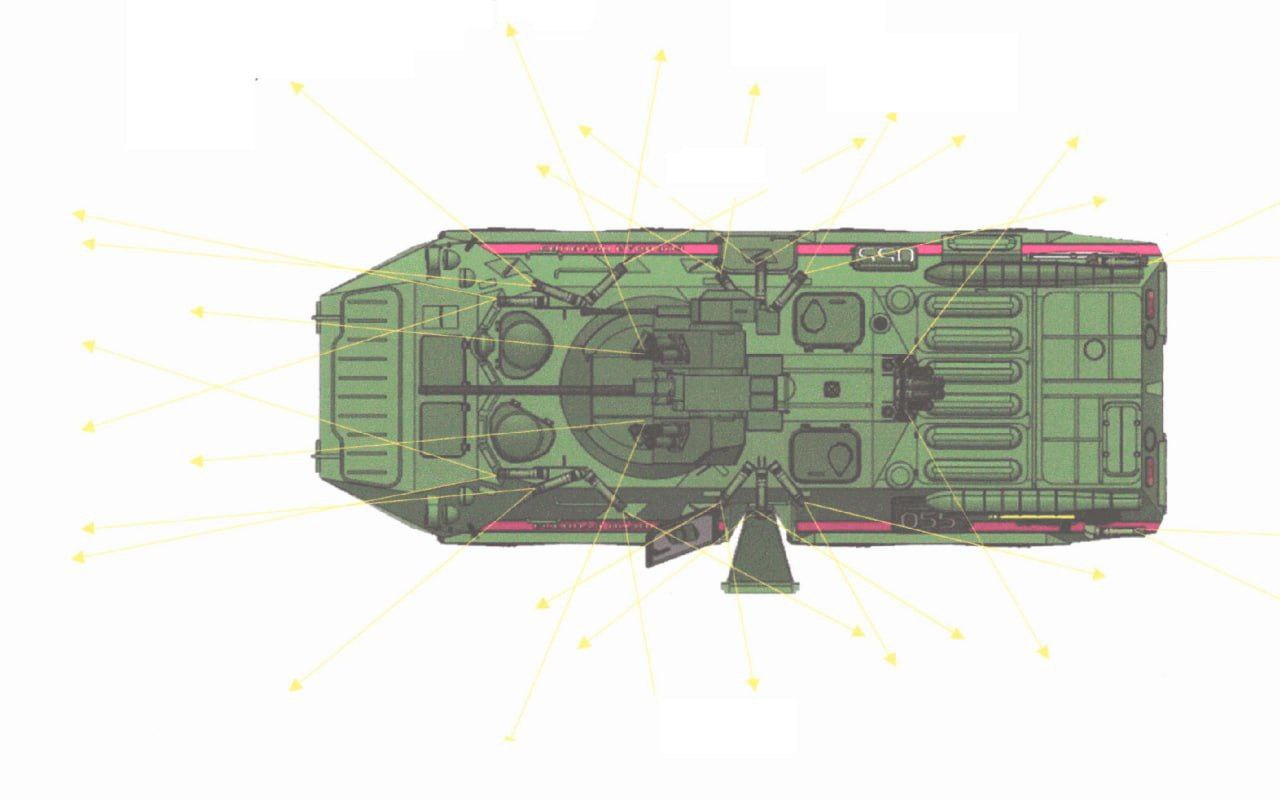

Оба представленных варианта варианта управляются РЛС и программно-вычислительным комплексом и способны устанавливаться как на подвижные объекты (изображение 3) так и на стационарные объекты (изображение 4).

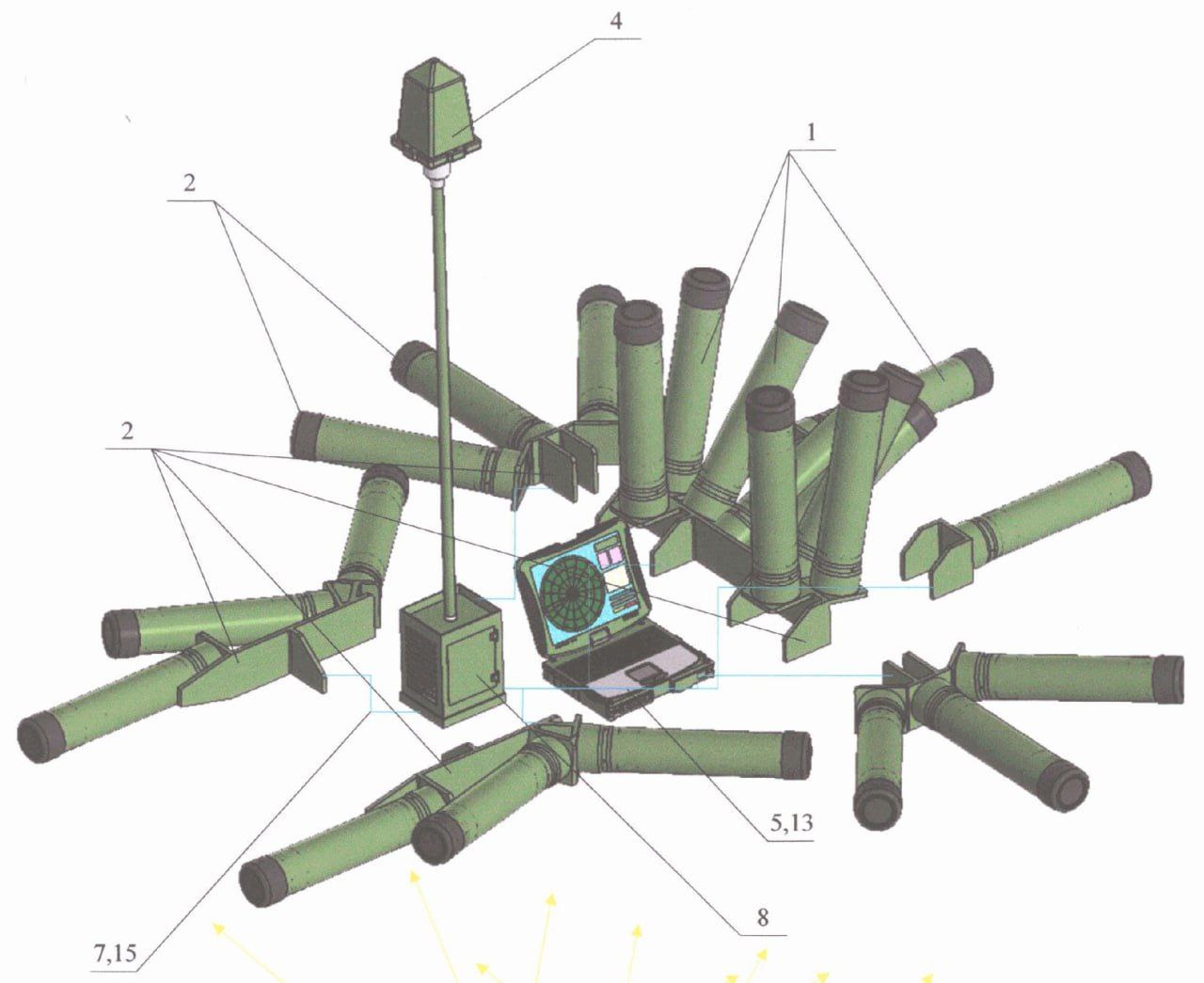

Обозначения на первой схеме:
1 - цилиндрическая направляющая пусковой шахты;
2 - сварной кронштейн;
3 - крышка-заглушка цилиндрической направляющей пусковой шахты;
4 - вынесенная радиолокационная станция;
5 - переносная электронно-вычислительная машина;
6 - соединительные провода управления пуском, оснащенные защитными
броневтулками;
7 - электросеть ИЗК;
8 - распределительная коробка соединительных проводов управления пуском.

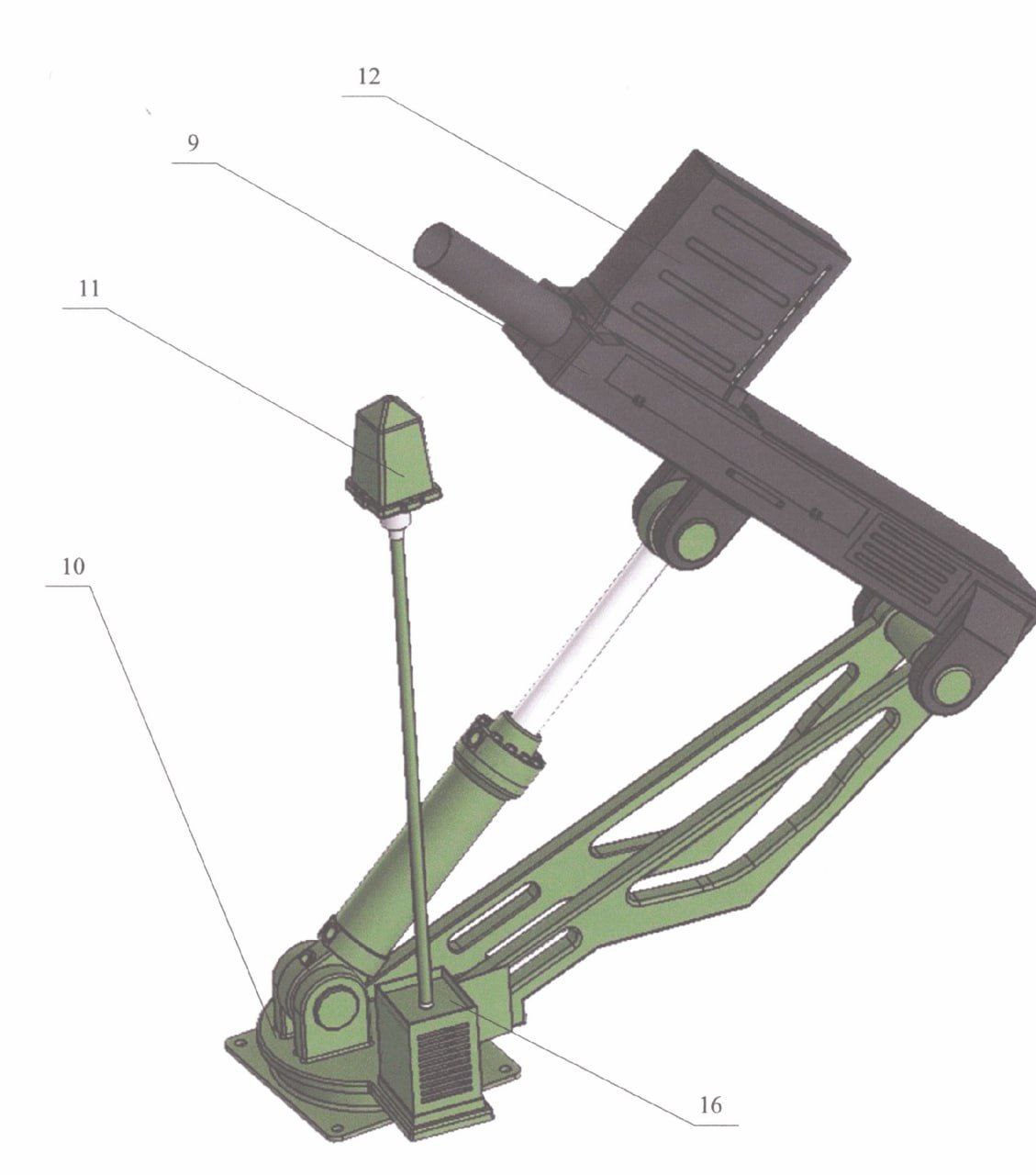

Принципиальная схема ИЗК при производстве в Исполнении 2 (Фиг. 3):
9 - пусковой автомат ИЗК;
10 - поворотная платформа с устройством изменения угла возвышения пускового
автомата ИЗК;
11 - вынесенная радиолокационная станция;
12 - магазин с размещенными внутри ИЗБ;
13 - переносная электронно-вычислительная машина;
14 - соединительные провода управления пуском, оснащенные защитными
броневтулками;
15 - электросеть ИЗК;
16 - распределительная коробка соединительных проводов управления пуском;
17 - специальная установочная платформа (станок) ИЗК.
